三维激光扫描技术作为一种高效、精确的非接触式测量手段，近年来在岩土工程领域的应用日益广泛。其通过快速获取目标物体的三维点云数据，实现对岩土结构面几何特征的精准识别与分析，为工程地质调查、边坡稳定性评估、隧道施工监测等提供了全新的技术支撑。
### 一、技术原理与数据采集优势
三维激光扫描仪基于激光测距原理，通过发射激光脉冲并接收反射信号，计算目标表面点的空间坐标（X,Y,Z）及反射强度（I），形成密集的点云数据集。相较于传统地质测绘方法，该技术具有显著优势：

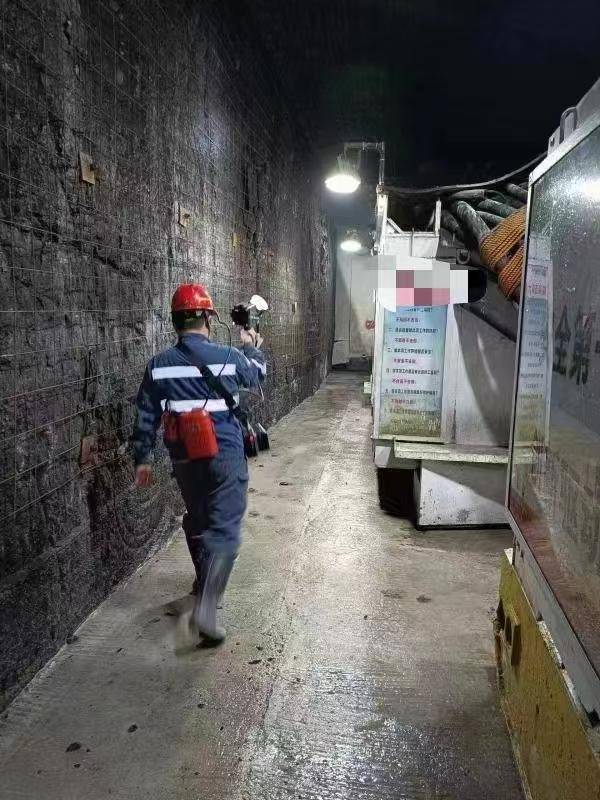

1. **高效率**：单站扫描可在数分钟内获取百万级点云数据，如某隧道工程案例中，10分钟即可完成20米范围内岩壁的完整扫描（《黄金科学技术》文献数据）。

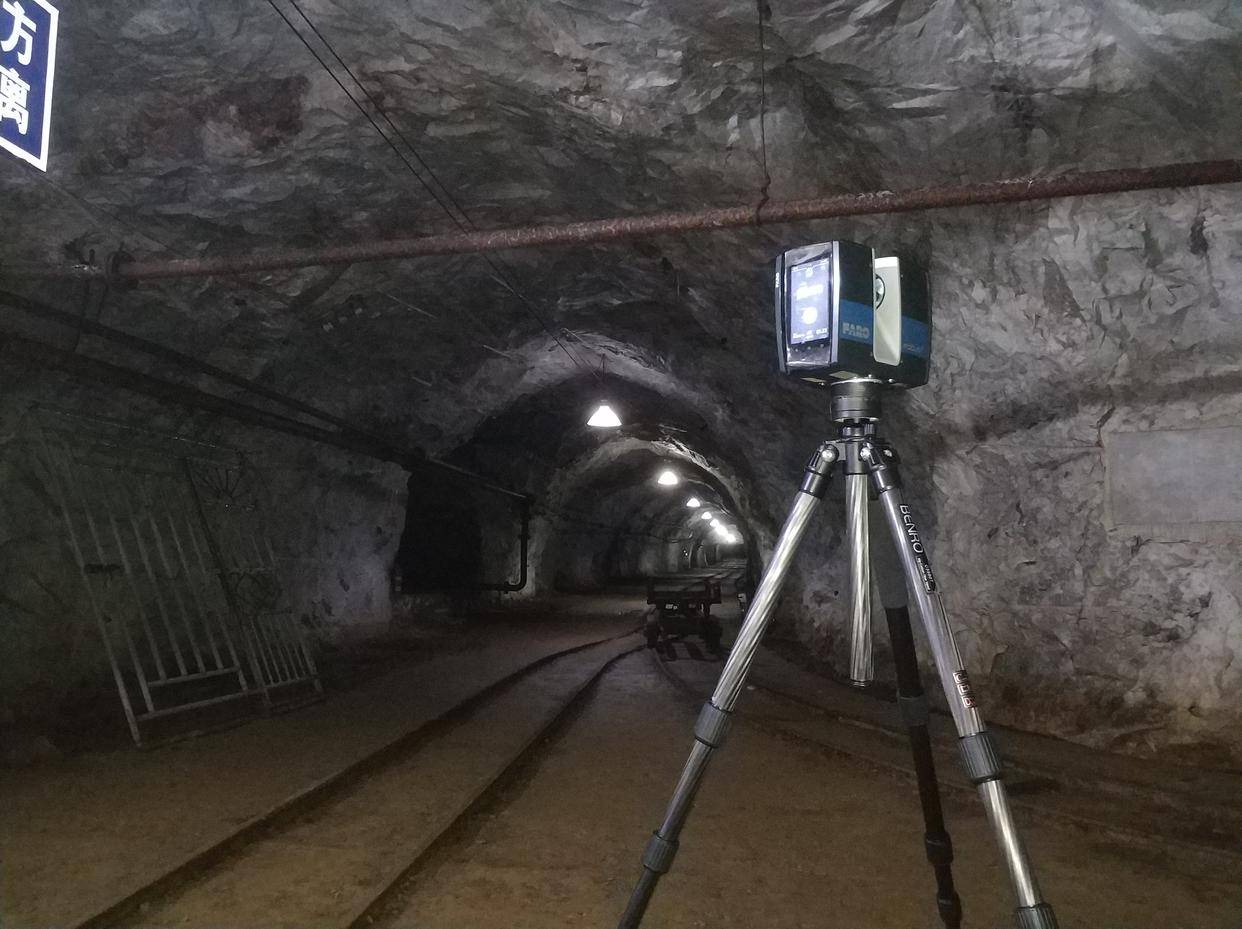

2. **高精度**：现代地面激光扫描仪（如faro）测距精度可达±1mm@25m，能清晰识别毫米级结构面起伏。
3. **非接触性**：可安全应用于危岩体、高陡边坡等危险区域，避免人工测量的安全风险。
### 二、结构面识别关键技术流程
1. **点云预处理**
通过去噪、配准、滤波等步骤提升数据质量。研究表明，结合移动最小二乘法（MLS）的点云平滑处理可有效保留结构面边缘特征（万方数据平台文献）。
2. **特征提取算法**
– **曲率分析法**：通过计算点云曲率分布，识别平面状结构面（曲率接近0）与曲面状结构面。
– **区域生长法**：以种子点为基础，按法向量一致性阈值聚合相邻点，实现结构面自动分割。某金矿巷道扫描案例显示，该方法对节理组的识别准确率达92%。
– **机器学习应用**：支持向量机（SVM）等算法可分类点云中的结构面与非结构面区域。
3. **几何参数计算**
基于提取的结构面点云，可自动计算：
– 产状要素（倾向/倾角）：通过最小二乘平面拟合，误差小于1°
– 粗糙度系数（JRC）：采用Z2参数法量化表面形态
– 间距与密度：统计同组结构面空间分布规律
三维激光扫描技术正推动岩土工程调查从”定性描述”向”定量分析”转型。随着算法进步与硬件小型化，未来该技术将与无人机、机器人平台深度结合，实现全自动化的岩体结构智能识别系统，为工程地质风险评估提供更强大的数据支撑。建议工程单位在重大项目中优先采用该技术，可节省30%以上的野外调查时间，同时显著提升结构面数据的完备性和可靠性。返回搜狐，查看更多
