三维激光扫描仪作为一种高精度的空间数据采集设备，在水土保持研究中发挥着越来越重要的作用。其通过快速获取地表三维坐标信息，能够为水土流失监测、地形变化分析、植被覆盖评估等提供精准的数据支持。以下将详细介绍三维激光扫描仪在水土保持研究中的操作流程及其技术优势。
一、三维激光扫描仪的操作流程
1. 前期准备
在开展野外扫描前，需进行周密的准备工作：
– 设备选型：根据研究区域大小和精度要求选择适合的扫描仪。例如，长距离扫描（如山坡）可选用脉冲式激光扫描仪（测程达2公里以上），而高精度细节采集（如沟壑微地形）则需相位式扫描仪（毫米级精度）。
– 测站规划：采用”之字形”布站策略，确保相邻测站重叠率≥30%，避免数据盲区。复杂地形需增加控制点，通常每100米布设一个标靶球。
– 环境评估：选择能见度高的时段作业，避免雨雾天气。植被茂密区域建议在落叶季扫描，或采用多次回波技术穿透植被层。
2. 现场扫描作业

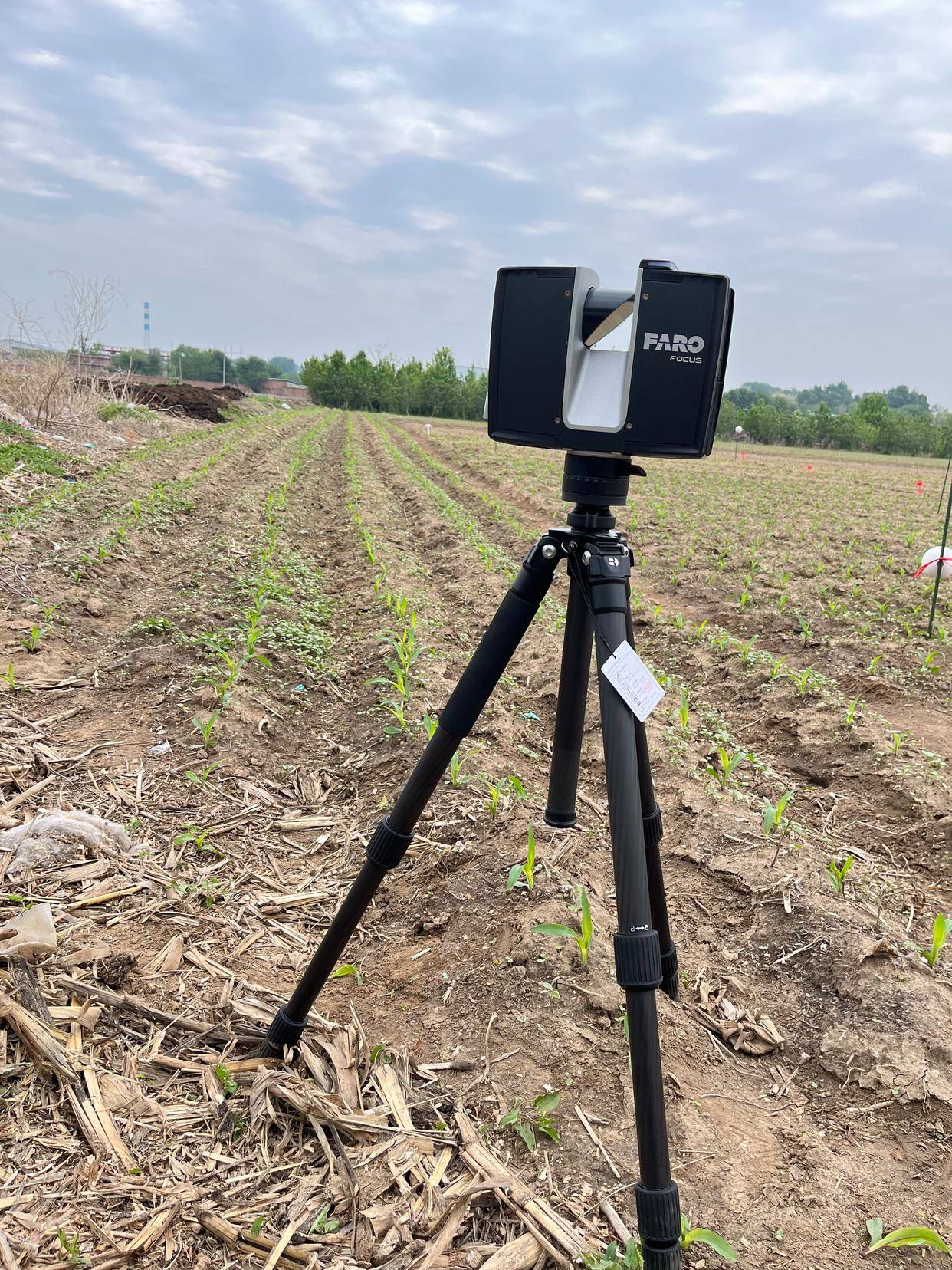

– 仪器架设：使用强制对中三脚架，确保仪器水平误差＜0.1°。在坡地作业时，采用可调腿长三脚架保持稳定。
– 参数设置：典型配置为：扫描分辨率5mm@10m（地形扫描）或1cm@50m（区域普查），扫描速度通常选择50万点/秒以上。对于动态监测，需保持各期次参数一致。
– 多站联测：通过标靶球或特征点进行自动拼接，拼接误差应控制在3mm以内。大型项目需采用GNSS辅助定位，平面精度达厘米级。
3. 数据处理流程

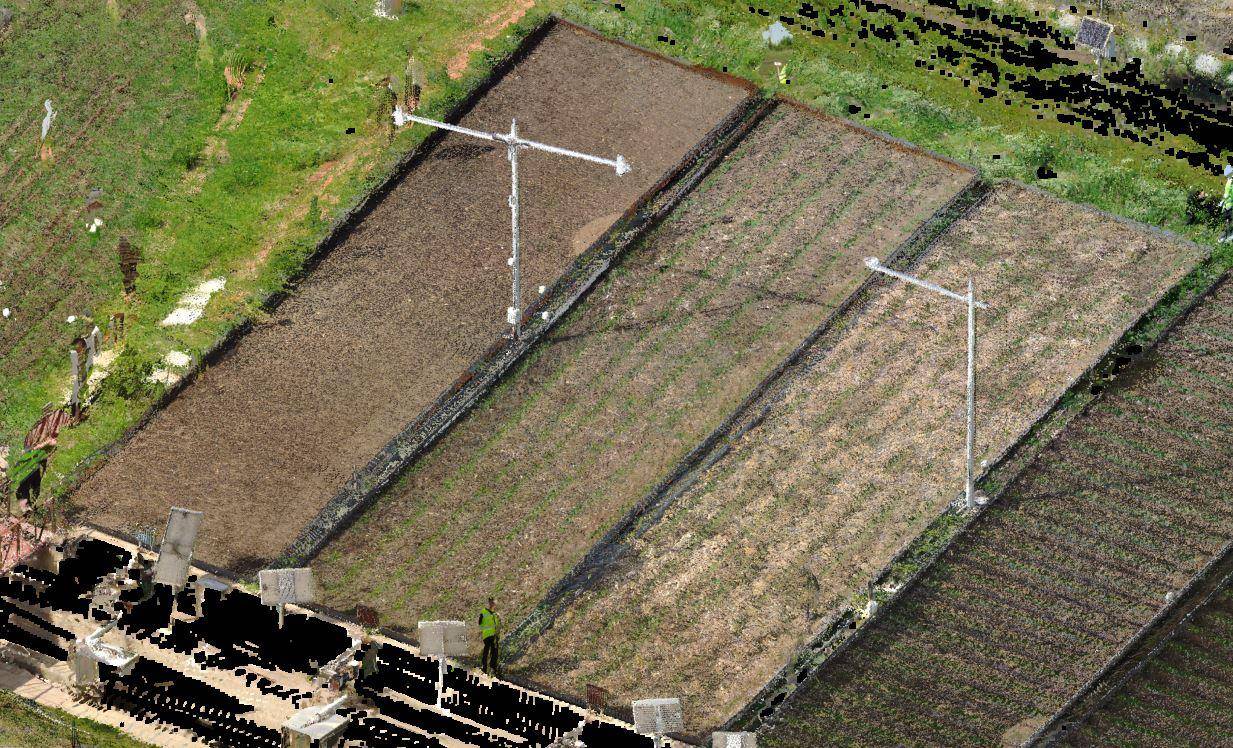

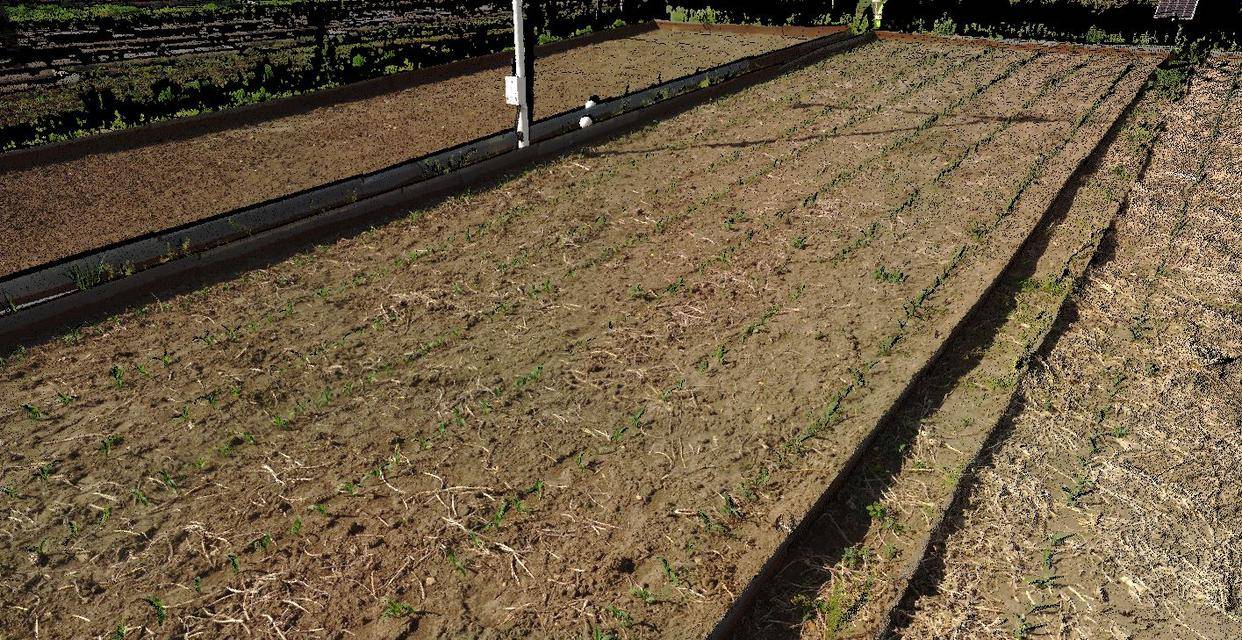

– 点云去噪：使用统计滤波算法去除飞点，保留真实地形数据。植被点云可通过聚类分析分离。
– 数据配准：采用ICP算法实现多期数据对齐，配准残差需小于扫描精度2倍。
-DEM生成：通过Delaunay三角剖分构建TIN模型，再栅格化为1m×1m精度的DEM。沟蚀区可生成0.2m高精度DEM。
– 变化检测：利用M3C2算法计算地表位移量，检测灵敏度可达6mm。
4. 专业分析应用
– 水土流失量计算：基于多期DEM采用RUSLE模型计算土壤侵蚀模数，相比传统径流场方法效率提升20倍。
– 微地形分析：通过曲率计算识别细沟发育区，坡度分析精度达0.5°。
– 植被覆盖度提取：采用点云分类技术，区分地面点和植被点，计算覆盖度误差＜3%。
二、技术优势分析
1. 数据采集效率革命
– 单站扫描10分钟内可获取半径200米范围内数百万个数据点，相当于传统全站仪测量数周的工作量。某黄土高原项目显示，10平方公里区域扫描仅需2天，而人工测量需2个月。
2. 全息记录能力
– 可同时获取地形、植被、构筑物等综合信息。如某矿区复垦监测中，不仅记录了地表沉降（精度±8mm），还同步获取了植被恢复的三维结构参数。
3. 高精度动态监测
– 重复扫描精度达亚厘米级，能捕捉暴雨后细沟发育过程。四川某滑坡监测案例显示，成功预警了3cm/天的临界位移。
4. 复杂环境适应性
– 新型扫描仪具备IP54防护等级，可在-20℃至50℃环境工作。多回波技术能穿透轻度植被，获取真实地面数据。
5. 多源数据融合
– 点云数据可与遥感影像、无人机数据融合。某流域项目将激光扫描与Sentinel-2数据结合，使土壤侵蚀评估空间分辨率从10米提升至0.5米。
三、典型应用案例
1. 东北黑土区沟蚀监测
采用季度扫描监测沟头前进速度，结合降雨数据建立了侵蚀速率预测模型，精度较传统方法提高40%。发现10°-15°坡段侵蚀量占总量62%的关键规律。
2. 南方红壤坡面变化研究
通过1mm精度扫描，首次量化了耕作扰动层（0-30cm）的季节性沉降规律，为保护性耕作提供依据。
3. 黄土高原梯田损毁评估
扫描发现田坎破损存在”临界高度”现象（1.2m以上损毁率增加3倍），指导了加固工程设计。
四、技术发展展望
未来三维激光扫描技术将向多平台协同方向发展：
1. 地面扫描仪与无人机激光雷达（LiDAR）组成立体监测网，某试点项目显示组合使用可使数据采集效率提升5倍。
2. 人工智能点云处理技术正在研发，自动识别侵蚀沟的算法准确率已达89%。
3. 5G传输实现远程实时监测，某实验站已建成扫描数据每分钟更新的动态系统。
随着单光子探测等新技术的应用，预计到2028年扫描速度将突破1000万点/秒，成本降低50%，使大范围常态化水土保持监测成为可能。这项技术正在重塑水土保持研究的范式，推动保护工作从经验判断向精准量化转变。返回搜狐，查看更多
