在隧道工程领域，测量技术的精度与效率直接影响施工安全和工程质量。近年来，手持SLAM（同步定位与建图）移动三维激光扫描仪的出现，为隧道测量带来了革命性突破。这种融合了激光雷达、惯性导航和视觉SLAM算法的便携式设备，能够在无GPS环境下实现厘米级精度测量，大幅提升作业效率并降低人工风险。
**一、技术原理与设备优势**
手持SLAM扫描仪的核心在于多传感器融合技术。通过激光雷达发射的数十万点/秒脉冲，结合IMU（惯性测量单元）的位姿数据与视觉特征匹配，设备可在移动过程中实时构建三维点云模型。以goslam为例（，其水平测程达120米，单日可完成3-5公里隧道扫描，效率是传统全站仪的20倍以上。相较于固定式扫描仪，其突出优势体现在：
1. **动态适应性**：无需架设标靶或控制点，在人员行走过程中即可完成数据采集；
2. **复杂环境兼容性**：黑暗、粉尘等恶劣工况下仍能稳定工作（如wpmaster案例中提到的煤矿巷道应用）；
3. **数据完整性**：通过360°点云覆盖，可捕捉隧道全断面形变、裂缝等细节，最小点间距可达1cm
**二、典型应用场景分析**
1. **施工期质量监控**
在高铁隧道建设中（参考新浪财经报道），施工方采用SLAM扫描仪进行超欠挖分析。通过将实时点云与BIM设计模型比对，可快速生成超挖量热力图，指导后续爆破参数调整。某项目数据显示，该技术使超挖控制精度从±15cm提升至±5cm，混凝土回填成本降低37%。
2. **运营期健康检测**
对于地铁隧道周期性检测，传统人工巡检需封闭区间4-6小时。而手持SLAM设备可在列车运营间隙的90分钟内完成全线扫描，通过多期点云对比自动识别衬砌剥落、渗水区域。知乎专栏案例显示，某城市地铁采用该方法后，裂缝识别率达99.2%，误报率不足0.8%。
3. **应急抢险评估**
在隧道塌方事故中，救援人员可远程操作防爆型SLAM设备进入危险区域。其生成的实景三维模型能精准标注塌方体量、钢架变形程度，为制定抢险方案提供关键依据。book118文献记载的某隧道透水事故中，该技术帮助救援队在30分钟内确定最佳钻孔位置。
**三、关键实施要点**
1. **数据采集规范**
– 行走速度建议控制在0.5-1m/s，保持设备匀速运动；
– 采用”之字形”路径扫描，确保点云重叠率＞60%；
– 每200米布设一个控制点进行绝对坐标校正。
2. **数据处理流程**

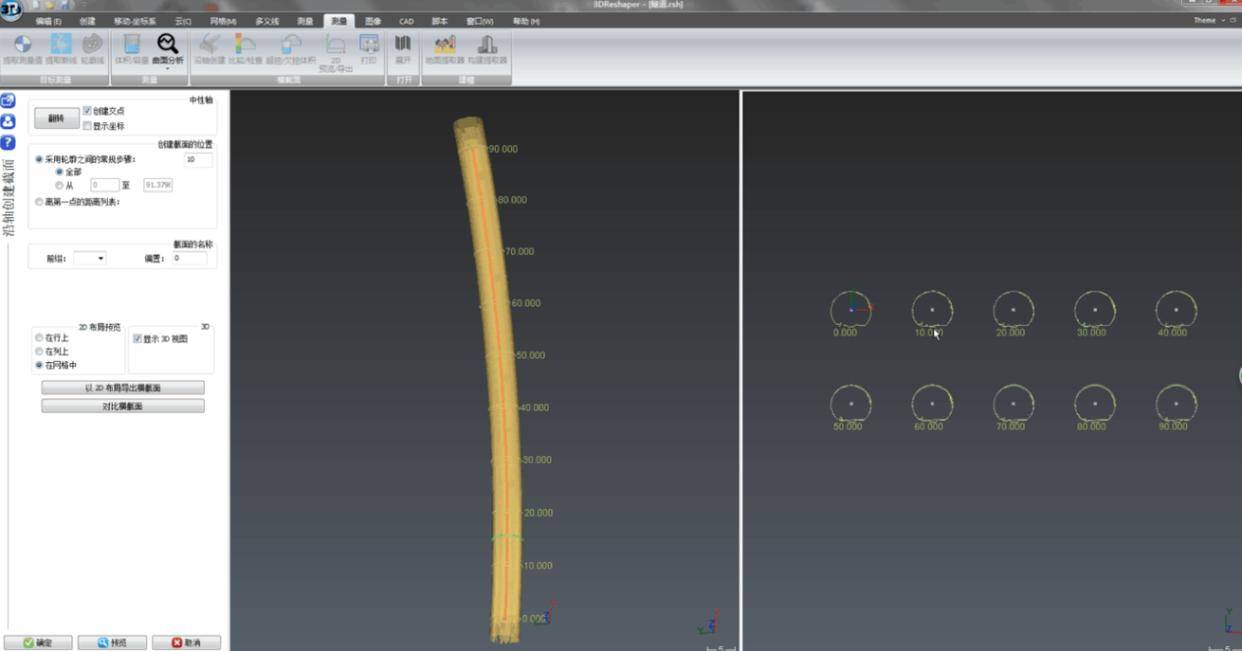

原始点云需经过去噪、配准、语义分割等步骤。某工程案例（zg-3d）表明，结合深度学习算法可自动分类管片接缝、电缆槽等要素，处理效率比人工标注提升40倍。最终成果可输出为：

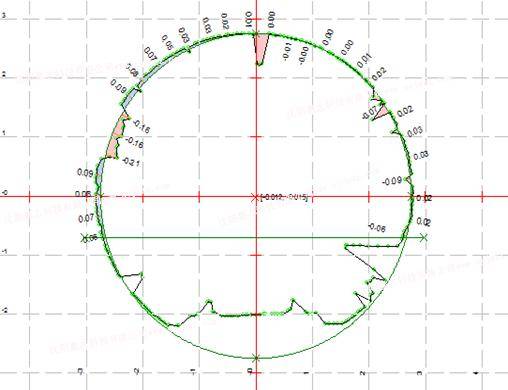

– 断面收敛分析报告
– 全景影像地图
– 变形监测时间序列
3. **精度验证方法**
采用全站仪抽检控制点，平面误差应≤2cm/50m，高程误差≤3cm/50m。值得注意的是，SLAM系统在长直隧道中可能出现累积误差，需通过闭环检测或后端优化消除。
**四、行业发展趋势**
随着5G边缘计算技术的普及，未来手持SLAM设备将呈现三大升级方向：
1. **实时云端协同**：现场扫描同时完成云计算，实现”边采边处理”；
2. **数字孪生融合**：与BIM+GIS平台深度集成，支持隧道全生命周期管理；
3. **自主巡检机器人**：搭载SLAM模块的爬行机器人可替代人工进入高危区域。
当前该技术仍面临点云密度与效率的平衡、多源数据融合标准缺失等挑战。但可以预见，随着算法迭代和硬件轻量化，手持SLAM将成为隧道智能建造的标准配置，推动基础设施检测进入”数字化、自动化、智能化”的新阶段。正如某工程专家在访谈中所言：”这项技术正在重新定义我们感知地下空间的方式。”返回搜狐，查看更多
